1范圍

本標準規定了電動汽車交流充電樁電能計量的技術要求及電能計量裝置的配置安裝要求、試驗方法和檢驗規則。

本標準適用于交流充電樁的電能計量。

2規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

多費率電能表特殊要求

交流電測量設備通用要求、試驗和試驗條件第11部分：測量設備

交流電測量設備特殊要求第21部分：靜止式有功電能表(1級和2級）

交流測量費率和負荷控制第21部分：時間開關的特殊要求

多功能電能表通信協議

電動汽車交流充電樁技術條件

3術語和定義

界定的術語和定義適用于本文件。

4配置要求及安裝位置

a)交流充電樁的充電計量裝置應選用靜止式交流多費率有功電能表（以下簡稱電能表），電能表采用直接接人式，其電氣和技術參數如下：

b）交流充電樁具備多個可同時充電接口時，每個接口應單獨配備電能表。

c)電能表宜安裝在交流充電樁內部，位于交流輸出端與車載充電機之間，電能表與車載充電機之間不應接人其他與計量無關的設備。

5技術要求

5.1電能表要求

5.1.1準確度要求

電能表由電流改變引起的誤差極限、起動、潛動、儀表常數、由其他影響量引起的誤差極限和準確度試驗條件應滿足GB/T 17215.321-2008第8章的要求。

5.1.2機械要求

電能表的機械要求應符合第5章的規定。

5.1.3氣候條件

電能表的氣候條件應符合第6章的規定。

5.1.4電氣要求

電能表的電氣要求應符合第7章和第7章的規定。

5.1.5功能要求

5.1.5.1電能計量

電能表應計量有功總電能和各費率有功電能。

5.1.5.2存儲功能

存儲功能應符合以下要求：

a)電能表至少能存儲前兩個月或前兩個結算周期的總電能和各費率電能數據，數據轉存分界時間的默認值為每月的最后一日的24時或設定每月1日一28日的任意時刻；

b)電能表電源失電后，所存儲的數據應保存至少1年；

c）電能量等關鍵充電信息應存人表計內置的安全模塊中，防止關鍵數據被篡改。

5.1.5.3時鐘、費率時段

時鐘、費率時段應符合以下要求：

a)采用具有溫度補償功能的內置硬件時鐘電路，具有日歷、計時和閏年自動切換功能。在參比溫度下，時鐘準確度≤±0.5s/d。時鐘準確度隨溫度的改變量每24h應小于0.15s/ ℃。時鐘可在編程狀態進行校時，在非編程狀態進行廣播校時，廣播校時的時鐘誤差不得大于5min，每天只允許校時一次。

b)至少具有兩套費率時段，可通過預先設置時間實現兩套費率時段的自動切換。每套費率時段全年至少可設置2個時區，24h內至少可以設置8個時段，時段最小間隔為15min，時段可跨越零點設置。

c)電能表應具備一路多功能信號輸出接口，默認輸出為秒信號，可通過軟件設置為時段投切信號輸出。

5.1.5.4事件記錄

事件記錄應符合以下要求：

a)記錄編程總次數，最近10次編程的時刻、操作者代碼和編程項；

b)記錄校時總次數（不包含廣播校時），最近10次校時前、后的時間。

5.1.5.5測量及監測

能測量電壓、電流、功率、功率因數等運行參數。測量誤差（引用誤差）不超過±%。

5.1.5.6通信功能

電能表應具有一路調制型紅外通信接口和至少一路RS485通信接口，RS485通信接口初始速率為2400bit/s，可通過軟件設置為1200bit/s，4800bit/s，9600bit/s，調制型紅外接口通信速率為1200bit/s。通信協議應符合DL/T 645。

5.1.5.7顯示功能

顯示功能應符合以下要求：

a)電能表顯示屏應具備背光功能，可通過按鍵、紅外等觸發方式點亮背光，2個自動輪顯周期后關閉背光；

b)電能表應具備自動循環和按鍵兩種輪顯方式；

c)電能表應能顯示累計電能量、電壓、電流、功率、時間、報警等信息；

d)電能量顯示位數為8位，默認2位小數，計量單位：kWh，小數位數可通過編程設置。

5.2交流充電樁要求

a)交流充電樁應滿足NB/T 33002的要求，同時應能采集電能表數據，計算充電電量，顯示充電時間、充電電量及充電費用等信息；

b)交流充電樁應顯示本次充電電量，并可對該項進行清零；

c)交流充電樁應至少記錄100次充電行為，記錄內容包括充電起始時刻、起始時刻電量值、結束時刻、結束時刻電量值和充電電量；

d)交流充電樁從電能表采集的數據應與其對應顯示內容保持一致。

6試驗方法

6.1常規試驗

電能表的常規試驗項目和方法應按照?qǐng)?zhí)行。

6.2功能檢查

電能表通電后，通過目視、按鍵輪顯、軟件抄讀等方式檢查電能表功能是否符合5.1.5的規定。

6.3費率時段電能示值誤差

按照規定的試驗進行。

6.4計度器總電能示值組合誤差

按照規定的試驗進行。

6.5日計時誤差

按照的規定進行試驗。

6.6環境溫度對日計時誤差的影響

按照的規定進行試驗。

6.7通信協議一致性

按照的規定檢查電能表的通信幀格式、延時時間、數據標識、驗證方式等。

6.8測量誤差試驗

在參比電壓Imax、Ib、10%Ib，功率因數分別為1.0和0.5L時，讀取電能表電壓、電流、功率因數、有功功率的數值，計算測量參數的引用誤差，應滿足5.1.5.5的要求。

6.9數據安全檢測

通過軟件抄讀檢測存儲在安全模塊中的數據是否與電能表顯示一致。

6.10數據一致性比對

對交流充電樁采集并顯示的計量相關信息與電能表相應顯示內容進行比對，判斷其是否一致。

7檢驗規則

7.1電能表檢驗

7.1.1出廠檢驗

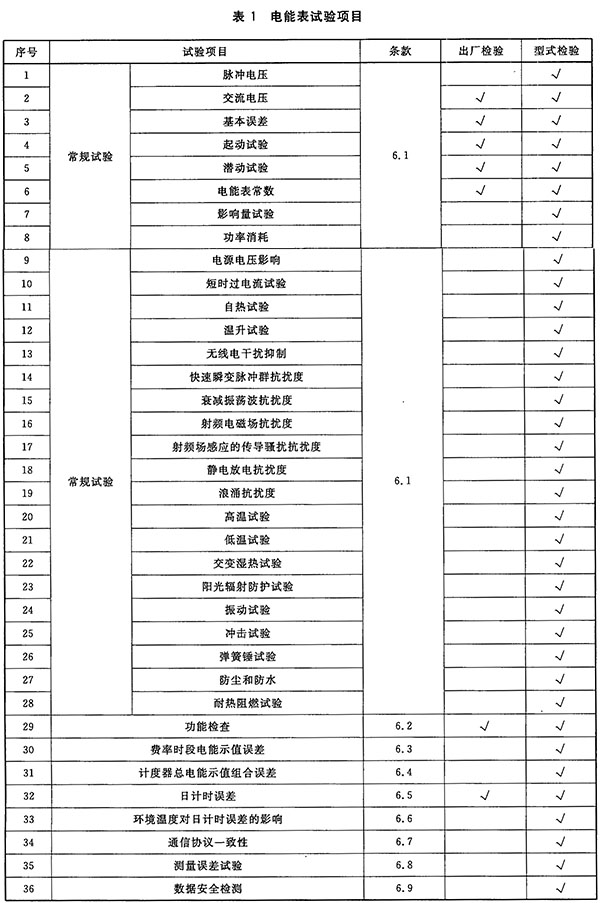

每個電能表按照本標準的試驗方法進行檢驗，檢驗合格后應施加出廠封印，并出具質量合格證明，試驗項目見表1。

7.1.2型式檢驗

新產品定型或電能表結構、工藝、主要材料（元器件）以及軟件發生重大改變時，應進行型式試驗，試驗項目見表1。

7.2交流充電樁計量檢驗

7.2.1數據一致性檢驗

交流充電樁在出廠檢驗和型式檢驗時，應進行數據一致性比對。
